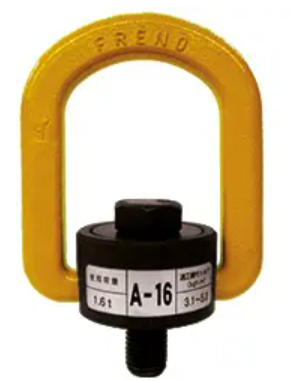

A型（強力コンパクトタイプ）

A型（強力コンパクトタイプ）

取付面に対して180度、取付軸に対して360度自由に回転する次世代のアイボルト型の吊り具です。

安全のためにご確認ください

PRODUCT INFO商品情報

一覧で見る
商品ごとに見る

■ 商品コード：FRB10/FRB12/FRB16/FRB20/FRB24/FRB30/FRB36/FRB42

型式	A-42	A-36	A-30	A-24	A-20	A-16	A-12	A-10
メーカー	マーテック	マーテック	マーテック	マーテック	マーテック	マーテック	マーテック	マーテック
使用荷重 (t)	10.0	8.0	6.3	3.7	2.8	1.6	0.8	0.5
ボルト径	M42	M36	M30	M24	M20	M16	M12	M10
ピッチ ( mm)	4.5	4	3.5	3	2.5	2	1.75	1.5
適正締付トルク (N m) 最小～最大	230～450	177～392	108～294	59～196	49～78	30～49	18~29	12~20
質量 (k g)	13.2	7.6	7.2	2.7	2.6	0.85	0.81	0.26
回転半径 (mm)	240	192	192	142	142	101	101	63

A-42
A-36
A-30
A-24
A-20
A-16
A-12
A-10

■ 商品コード：FRB10/FRB12/FRB16/FRB20/FRB24/FRB30/FRB36/FRB42

型式	A-42
メーカー	マーテック
使用荷重 (t)	10.0
ボルト径	M42
ピッチ ( mm)	4.5
適正締付トルク (N m) 最小～最大	230～450
質量 (k g)	13.2
回転半径 (mm)	240

■ クリックで拡大いただけます

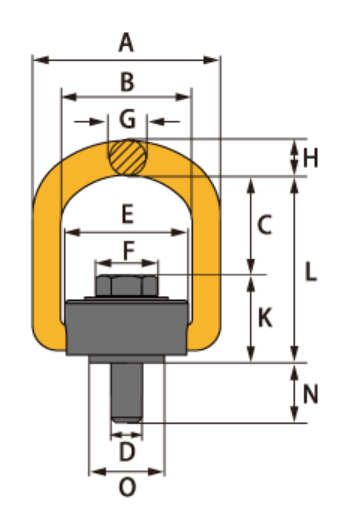

寸法図[DL]

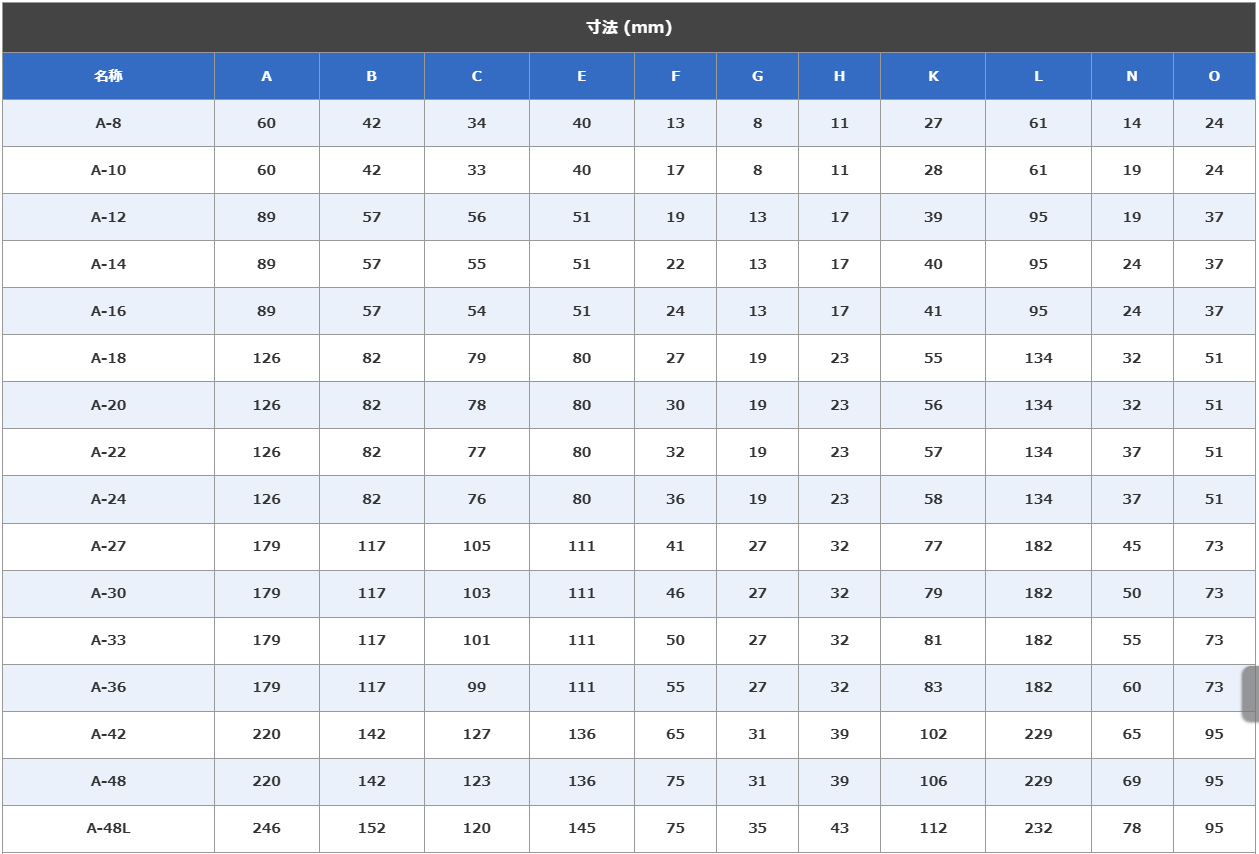

寸法[DL]

型式	A-36
メーカー	マーテック
使用荷重 (t)	8.0
ボルト径	M36
ピッチ ( mm)	4
適正締付トルク (N m) 最小～最大	177～392
質量 (k g)	7.6
回転半径 (mm)	192

■ クリックで拡大いただけます

寸法図[DL]
寸法[DL]

型式	A-30
メーカー	マーテック
使用荷重 (t)	6.3
ボルト径	M30
ピッチ ( mm)	3.5
適正締付トルク (N m) 最小～最大	108～294
質量 (k g)	7.2
回転半径 (mm)	192

■ クリックで拡大いただけます

寸法図[DL]
寸法[DL]

型式	A-24
メーカー	マーテック
使用荷重 (t)	3.7
ボルト径	M24
ピッチ ( mm)	3
適正締付トルク (N m) 最小～最大	59～196
質量 (k g)	2.7
回転半径 (mm)	142

■ クリックで拡大いただけます

寸法図[DL]
寸法[DL]

型式	A-20
メーカー	マーテック
使用荷重 (t)	2.8
ボルト径	M20
ピッチ ( mm)	2.5
適正締付トルク (N m) 最小～最大	49～78
質量 (k g)	2.6
回転半径 (mm)	142

■ クリックで拡大いただけます

寸法図[DL]
寸法[DL]

型式	A-16
メーカー	マーテック
使用荷重 (t)	1.6
ボルト径	M16
ピッチ ( mm)	2
適正締付トルク (N m) 最小～最大	30～49
質量 (k g)	0.85
回転半径 (mm)	101

■ クリックで拡大いただけます

寸法図[DL]
寸法[DL]

型式	A-12
メーカー	マーテック
使用荷重 (t)	0.8
ボルト径	M12
ピッチ ( mm)	1.75
適正締付トルク (N m) 最小～最大	18~29
質量 (k g)	0.81
回転半径 (mm)	101

■ クリックで拡大いただけます

寸法図[DL]
寸法[DL]

型式	A-10
メーカー	マーテック
使用荷重 (t)	0.5
ボルト径	M10
ピッチ ( mm)	1.5
適正締付トルク (N m) 最小～最大	12~20
質量 (k g)	0.26
回転半径 (mm)	63

■ クリックで拡大いただけます

寸法図[DL]
寸法[DL]
